| 电子式电能表系列 >> DTU-G型智能电能表数据远传模块

DTU-G型智能电能表数据远传模块产品简介
DTU-G型智能电能表数据远传模块（以下简称远传模块）是一款带有GPRS数据上传、适应电能表各种通信接口和通信协议的简易终端。我们总结国内外电力集抄的经验, 对采集模块采用创新性设计，具有兼容多重通讯规约、自动组网、通讯中继、抗多重干扰、抗网络攻击等功能，以保持实时在线和数据准确。该款产品具有低功耗、宽工作电压范围（100V和220V可选）、长期工作运行可靠等特点。
该款产品简单易用，外形小巧，安装方便，免人工维护，适用于供电局低压三相电能表的数据自动采集，支持接入32只电能表，提高抄表效率以及抄表成功率，节约人工抄表成本，同时提高抄表数据的实时性和准确性，为供电企业智能用电分析和线损管理提供技术手段。

系统原理

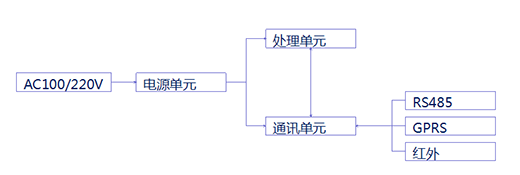

远传模块主要由三部分组成：电源单元、处理单元、通信单元；系统框图图1所示：

a.电源单元：给处理单元、通信单元提供工作电源。
b.处理单元：对采集到的数据进行规约转换，上送主站；执行定时抄表任务；解析主站命令。
c.通信单元：RS485通信、GPRS远程通信、红外通信；
d.RS485通信用于电能表数据采集，兼做本地维护；
e.GPRS远程通信是远传模块与主站数据传输的主要通道，采用无线公网(GPRS/CDMA等)传输。
f.红外通信，可根据订单配置选配，用于本地抄表或维护。

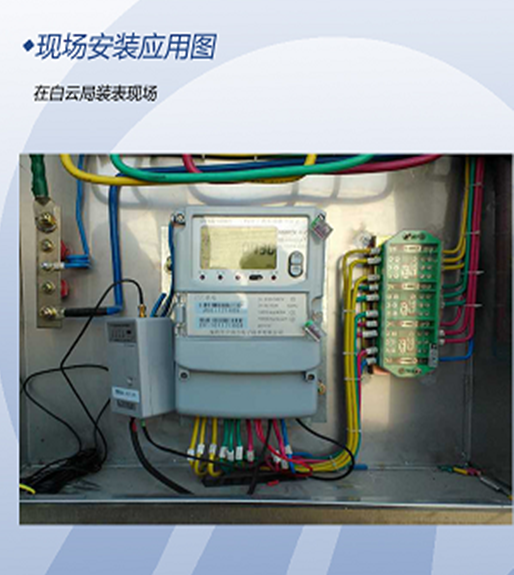

1、现场拓扑图（图2）

图2

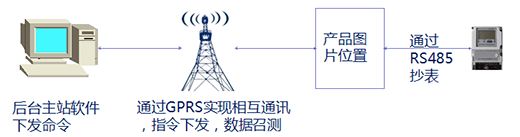

远传模块远程数据采集解决方案(图3）

图3

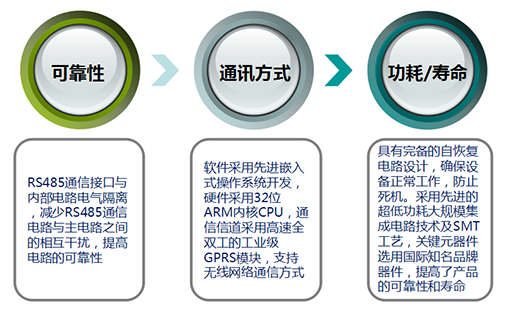

功能亮点：

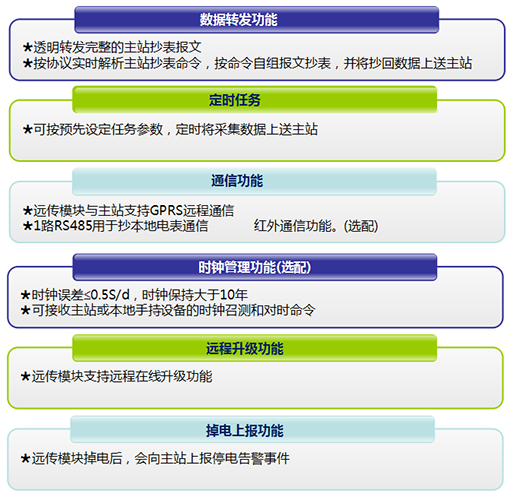

功能特点：

技术及参数:

表1

绝缘性能要求
绝缘电阻

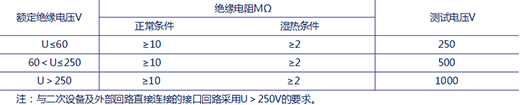

远传模块各电气回路对地和各电气回路之间 的绝缘电阻如表2所示

表2


绝缘强度
电源回路、交流电量输入回路、输出回路各自对地和电气隔离的各回路之间以及输出继电器常开触点
回路之间，耐受如表3中规定的50Hz的交流电压，历史1min的绝缘强度试验。

表3


冲击电压
电源回路、交流电量输入回路、输出回路各自对地和无电气联系的各回路之间，能耐受如表4

表4


数据传输信道
■ 通讯介质
通讯介质可采用无线、有线、红外等
■ 数据传输误码率
专用无线、电力线载波信道数据传输误码率应不大于10-5，微波信道数据传输误码率应不大于10-6，光纤信道数据传输误码率应不大于10-9，其他信道的数据传输误码率应符合相关标准要求。
■ 通讯协议
远传模块与主站的通讯协议应符合广东电网公司配变/负控监测计量终端通讯规约（0903版）以及广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003版）。远传模块与电能表的数据通讯协议支持 DL/T645-1997/2007规约、IEC1107规约、ABB规约、兰吉尔规约、林洋规约等通讯规约。
